电动执行器插板阀

发布时间:2013-04-16
电动执行器插板阀

电动执行器插板阀价格经济实惠,我公司产品质量可靠,以严谨的工作态度,考究的生产工艺为 ,以 的设备,团结上进的团队为基础,为客户提供可靠稳定的产品。

电动执行器插板阀:配电动执行器插板阀电动插板阀的升级产品。本系列插板阀主要由框架、阀板和电动执行器组成,工作时,连杆受电推力作用带动闸板作水平方向的往复运动,达到阀门的启闭目的。

该阀是一种粉料、晶粒料、颗粒料及小块物料的流量或输送的主要控制设备,广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或迅速切断。

电动执行器插板阀结构特点:

电动执行器插板结构简单、操作灵活、重量轻、无卡阻、装拆方便;特别适用于各类固体物料和50mm左块状、团状物料的输送及流量调节,安装不受角度 ,操作方便,能随时调整开度。采用 碳素钢焊接结构,其强度高、性能好、使用寿命长。

电动执行器插板阀主要性能参数:

型号规格 DLVD-I DN200*200
公称压力 0.05
壳体试验压力
电源压力 380V
驱动方式
电动

介质流速 28m/s
适用温度(°C) 300
适用介质 干燥粉体物料、晶体料等

电动执行器插板阀主要材质:

零件名称 阀体 阀板 阀杆 电动装置
材料 碳钢或不锈钢 碳钢或不锈钢 碳钢或不锈钢 成品件

ZFDF电动推杆式方口闸板阀

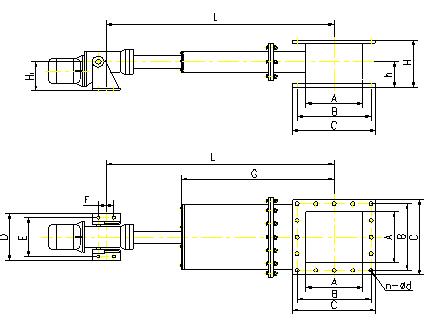

A、 外形示意图

B、 外形尺寸表(mm):

尺寸
型号
H1 L H h A B C
ZFDF200 152 800 140 70 200 130×2 306
ZFDF300 152 930 140 70 300 120×3 406
ZFDF350 152 1055 140 70 350 135×3 456
ZFDF400 192 1135 160 80 400 115×4 520
ZFDF500 192 1285 160 80 500 112×5 620
尺寸
型号
D E F G n d 电动头功率(Kw)
ZFDF200 282 230 80 600 8 φ14 0.37
ZFDF300 282 230 80 700 12 φ14 0.55
ZFDF350 282 230 80 825 12 φ14 0.75
ZFDF400 306 260 95 850 16 φ18 1.1
ZFDF500 306 260 95 1000 18 φ18 1.5
