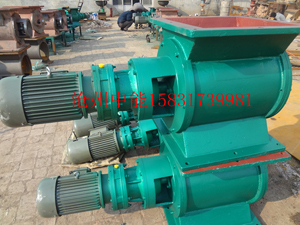

星型卸料器是由上方进料,下方出料形式进行均匀卸料装置。它是由是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。 星型卸料器是除尘设备排灰、送风和其它设备给料的主要设备,适用于粉状物料和颗料状物料。为 、冶金、化工、粮食、食品等工业部门广泛应用。
中能星型卸料器根据安装尺寸,使用环境与用途和粉料特性的而不同,星型卸料器有多种连接方式,结构原理,安装尺寸让客户选择。
星型卸料器选型主要考虑卸料量的标准要求,粉料颗粒度大小、温度以及潮湿度。星型卸料器对于气流输送粉料需要 生产。
星型卸料器本机特点:
1、结构紧凑,造型美观,使用方便。
2、运转平稳,噪音低。
3、由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大 。
4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)
5、本产品采用00号减速机专用润滑脂,请定期检查,加油。
星型卸料器技术参数表:
(A1表示是圆形法兰外径,B1表示圆形法兰 距,C1表示圆形法兰内径,A表示方形法兰内径,B表示方形法兰孔的 距,C表示方形法兰的内径)
型号 |
每转体积 |
减速电机型号 |
转速 |
工作温度 |
重量 |
安装联接尺寸 Installation Dimension |
|||||||||
KW |
r/min |
℃ |
Kg |
A |
B |
C |
A1 |
B1 |
C1 |
H |
L |
L1 |
N-Φ |
||
2型 |
2立升/转 |
Y801-4/0.55 |
24 |
≤300 |
55 |
Φ240 |
Φ200 |
Φ150 |
240 |
200 |
150 |
240 |
530 |
585 |
8-Φ11 |
4型 |
4立升/转 |
Y801-4/0.55 |
24 |
≤300 |
65 |
Φ280 |
Φ240 |
Φ180 |
280 |
230 |
180 |
280 |
560 |
615 |
8-Φ13 |
6型 |
6立升/转 |
Y801-4/0.55 |
24 |
≤300 |
75 |
Φ300 |
Φ260 |
Φ200 |
290 |
250 |
200 |
300 |
585 |
635 |
8-Φ13 |
8型 |
8立升/转 |
Y802-4/0.75 |
24 |
≤300 |
85 |
Φ320 |
Φ280 |
Φ220 |
310 |
270 |
220 |
320 |
600 |
655 |
8-Φ13 |
10型 |
10立升/转 |
Y90S-4/1.1 |
24 |
≤300 |
95 |
Φ340 |
Φ300 |
Φ240 |
330 |
290 |
240 |
340 |
650 |
710 |
8-Φ15 |
12型 |
12立升/转 |
Y90S-4/1.1 |
24 |
≤300 |
110 |
Φ360 |
Φ320 |
Φ260 |
350 |
310 |
260 |
360 |
670 |
730 |
8-Φ15 |
14型 |
14立升/转 |
Y90S-4/1.1 |
24 |
≤300 |
120 |
Φ380 |
Φ340 |
Φ280 |
380 |
330 |
280 |
380 |
690 |
750 |
8-Φ18 |
16型 |
16立升/转 |
Y90S-4/1.1 |
24 |
≤300 |
150 |
Φ400 |
Φ360 |
Φ300 |
400 |
350 |
300 |
400 |
710 |
770 |
8-Φ18 |
18型 |
18立升/转 |
Y90L-4/1.5 |
24 |
≤300 |
180 |
Φ420 |
Φ380 |
Φ320 |
420 |
370 |
320 |
420 |
760 |
820 |
8-Φ18 |
20型 |
20立升/转 |
Y90L-4/1.5 |
24 |
≤300 |
190 |
Φ440 |
Φ400 |
Φ340 |
440 |
390 |
340 |
440 |
780 |
840 |
8-Φ18 |
26型 |
26立升/转 |
Y100L-4/2.2 |
24 |
≤300 |
250 |
Φ500 |
Φ460 |
Φ400 |
510 |
450 |
400 |
520 |
870 |
930 |
8-Φ18 |
30型 |
30立升/转 |
Y100L-4/2.2 |
24 |
≤300 |
265 |
Φ540 |
Φ500 |
Φ440 |
540 |
490 |
440 |
560 |
1100 |
1100 |
8-Φ18 |
