单侧犁式卸料器

发布时间:2013-04-17

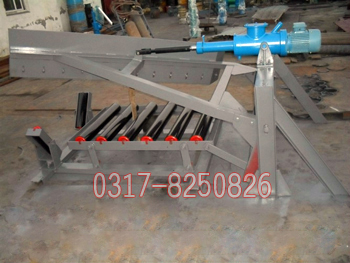

单侧犁式卸料器

单侧犁式卸料器能将胶带输送的物料均匀、连续卸入料斗或需要的场所。广泛应用于电厂、矿山、冶金、煤运站等办理送机的分段卸料。电液动犁式卸料器是安装在胶带输送机的中间架上,执行卸料及控制物料输送流量、流向的机械产品。

单侧犁式卸料器是安装在胶带输送机的中间架上,能 将胶带输送的物料均匀、连续卸入料斗或需要场所的皮带输料辅机。本卸料 器比老式卸料器增加了可变槽角、副犁刀等,并改用电液推杆作动力源。克服 了老式卸料器犁料不尽、刮皮带以及电动推杆过载能力差,常烧毁电机,顶弯丝 杠,机械易损坏等缺点。为 国内 的一种卸料器。

单侧犁式卸料器特点:
1、卸料状态:犁刀下落,中间机组平托辊上升,两段变槽形托辊为平行托 辊。
2、非卸料状态:犁刀抬起,中间机组平托辊下落,两段托辊变槽形,物料正 常通过。
3、本产品设计 ,结构紧凑,操作简便,通过电机正反转实现犁头起落, 动作灵敏。
4、采用电液推杆为动力源,克服电动推杆易烧坏电机、卡死等缺点,使卸 料器 加完善可靠。

此卸料器大部分结构采用的是机械联接,尤其是连杆机构,从而相对地减少了摩擦,延长了使用寿命。以电液推杆为动力源,克服了电动推杆过载能力差、易烧电机、丝杠易顶弯的缺陷。主犁头的犁板和锁气漏斗的翻板均采用 材质,小犁头由 胶板制成,大大的减少了维修工作量,从而节约也成本。

单侧犁式卸料器工作原理:

此卸料器增加了可变槽角、副犁刀,以电液推杆为动力源,通过推杆驱动杆伸出带动犁头下降,再通过连杆机构使升降托滚组同时抬起,犁头下沿与胶带面贴合紧密,使胶带上的物料卸入斗中,送到需要场所。卸料完毕后,驱动杆缩回,使犁头上抬,而升降托滚组通过连杆机构下降,让物料平稳通过。改进后的犁式卸料器,克服了老式卸料器犁料不尽、刮胶带以及过载能力差、机械易损坏等缺点。

单侧犁式卸料器广泛应用于电厂、矿山、冶金、煤运站等办理送机的分段卸料。电液动犁式卸料器是安装在胶带输送机的中间架上,执行卸料及控制物料输送流量、流向的机械产品。能将胶带输送的物料均匀、连续卸入料斗或需要的场所。
